Dorot-pilots

De Dorot-pilots zijn dynamische drukregelaars die een groot aantal toepassingen hebben bij basic of 3-weg Dorot afsluiters. De pilot op de membraanafsluiter werkt als automatische keuzeschakelaar tussen inlaat-, uitlaatzijde en de elektromagneet. De meest bekende pilots zijn de drukreducerende pilot (PR 29-100) en de drukhoudende pilot (PS 29-200). Beide kunnen worden toegepast op zowel de Dorot-75 als de -95 en -96 serie.

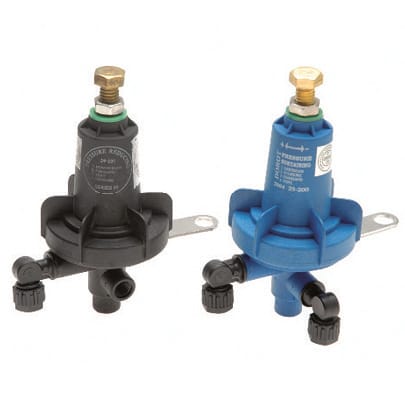

De drukreducerende-pilot (zwart: PR 29-100) reduceert de leidingdruk. Drukschommelingen in de leiding worden hierbij automatisch gecompenseerd door een verder openen of sluiten van de afsluiter. De 29-100-pilot wordt veel toegepast als een constante, gereduceerde druk gewenst is bij wisselende afnamen. De druk na de afsluiter is gelijk aan de ingestelde veerdruk.

De drukhoudende pilot (blauw: PS 29-200) werkt omgekeerd aan de PR 29-100 en zorgt juist voor een constante druk vóór de afsluiter. Door de PR-pilot in een by-pass leiding rond de pomp te plaatsen, wordt op eenvoudige wijze een constante druk in een hoofdleiding gehandhaafd. Let er wel op dat de ‘by-pass’ niet direct op de zuigleiding van de pomp wordt aangesloten. De druk vóór de afsluiter is gelijk aan de ingestelde veerdruk.

Pilots kunnen alleen werken bij stroming in het leidingsysteem.
